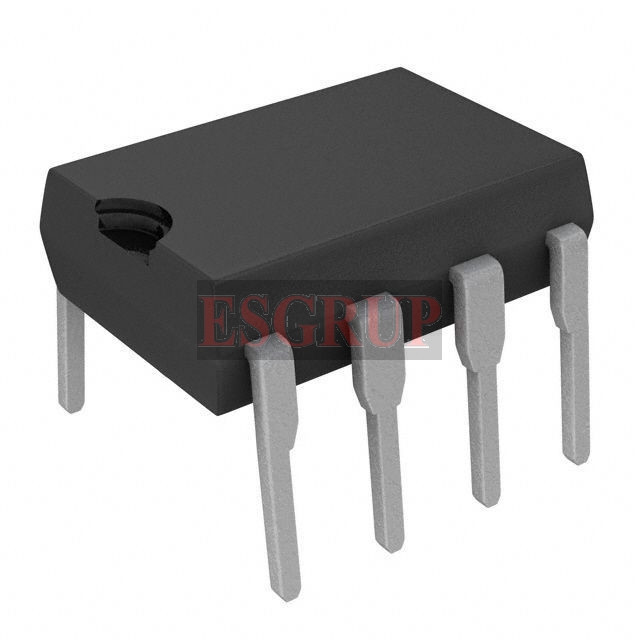

HCPL-4504 A4504 Yüksek Hızlı Optokuplör IC DIP-8

HCPL-4504, bir GaAsP LED'i içerir. LED, entegre bir yüksek kazançlı foto dedektöre optik olarak bağlanmıştır. HCPL-4504 serisi, kısa yayılma gecikmelerine ve yüksek TO'ya sahiptir. HCPL-4504 serisi ayrıca garantili bir yayılma gecikme farkına (tPLH-tPHL) sahiptir. Bu özellikler HCPL-4504 serisini IPM inverter ölü zamanı ve diğer anahtarlama sorunları için mükemmel bir çözüm haline getirir. CTR, yayılma gecikmesi ve CMR, uygulama kolaylığı için sağlanan hem TTL hem de IPM koşulları için belirtilmiştir. Bu tek kanallı, diyot-transistörlü optokuplörler, 8-Pin DIP, SO-8 ve Geniş gövde paketi konfigürasyonlarında mevcuttur. Bir LED ve entegre bir foto dedektör arasındaki yalıtım katmanı, giriş ve çıkış arasında elektrik yalıtımı sağlar.

Özellikleri:

•  TTL ve IPM uygulamaları için kısa yayılma gecikmeleri

• TTL/yük sürücüsü için VCM'de minimum 15 kV/µs Ortak Mod Geçici bağışıklığı = 1500 V

• TA = 25°C'de yüksek TO, HCPL-4504 için >%25

• Yaygın IPM uygulamaları için elektriksel özellikler

• TTL uyumlu

• Açık kollektör çıkışı

• Güvenlik onayı:

  UL onaylı – 3750 V rms/1dak. HCPL-4504 için

                           – 5000 V rms/1dk. HCPL-4504 Seçenek 020 için

Uygulamalar:

•  İnverter devreleri ve Akıllı Güç Modülü (IPM) arabirimi: Yüksek Ortak Mod Geçici bağışıklığı (bir IPM yükü/sürücü için > 10 kV/µs)

• Hat alıcıları: Kısa yayılma gecikmeleri ve düşük giriş-çıkış kapasitansı

• Yüksek hızlı lojik toprak izolasyonu: TTL/TTL, TTL/ CMOS, TTL/LSTTL

• Darbe transformatörlerinin yerini alır: Pano alanından ve ağırlığından tasarruf edin

• Analog sinyal toprak izolasyonu: Entegre foto dedektör, foto transistörlere göre geliştirilmiş doğrusallık sağlar
